上期我們盤點了五種輪胎在使用中可能出現(xiàn)的問題，這期我們繼續(xù)。

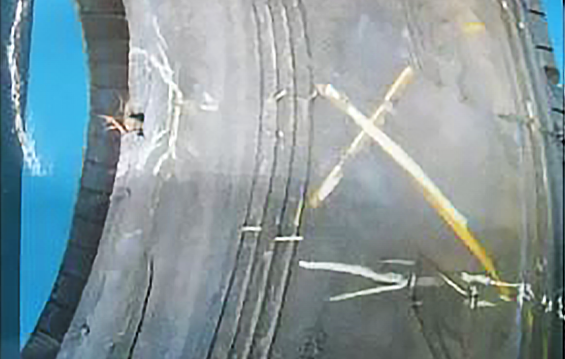

冠刺傷（脫層、側(cè)鼓）
輪胎胎面上有割傷或貫穿的痕跡。從胎里看與胎面割傷位置對應貫穿。
原因：輪胎在使用過程中，胎冠由于受較強尖銳外物的刺扎、切割,使帶束層鋼絲及胎體鋼絲刺斷。

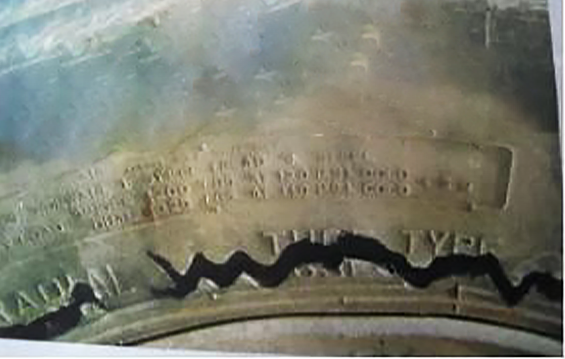

胎圈周向裂口
輪胎胎圈與輪輞結合上部，沿周向整周或斷斷續(xù)續(xù)斜上方裂口。端面不整齊，鋼絲反包端點整齊。
原因：嚴重超載，輪輞不適合或局部變形，氣壓偏高造成。

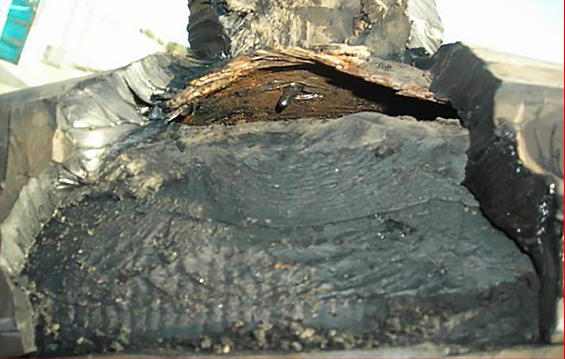

胎肩損傷
肩部膠與鋼絲簾布脫層，觀察和用力壓很明顯。
原因：鋼絲子午線輪胎徑向變形大，在不平坦的道路上使用極易受到路上障礙物刮（劃）刺傷，致使泥水、灰沙滲入，使用者沒及時檢查并進行處理，帶束層端點生銹脫層。

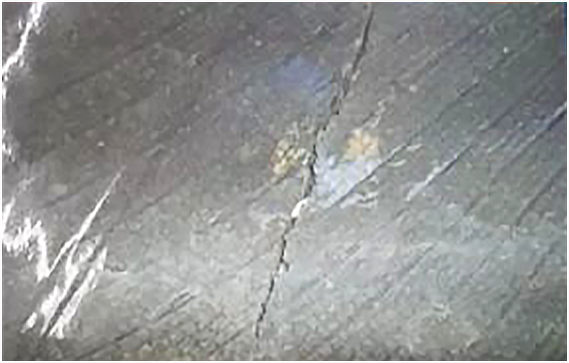

杠裂
胎里簾布層呈“1”字型裂口，充氣狀態(tài)下胎側(cè)明顯鼓起，對應內(nèi)側(cè)簾線徑向裂口。
原因：負荷過重或氣壓偏高，行駛時受不平路面或障礙物強力沖擊所致。
子口割傷/撬壞
胎圈胎唇部有外傷或周向割傷
原因：安裝輪轂時裝配不當，造成胎圈受外傷或者鎖圈時沒有入槽，外胎胎趾在輪轂上發(fā)生相對位移，把子口包布割破。
掃碼關注
